Trechos

Um trecho é uma parte da dutovia com um traçado, uma configuração e uma corrente de tubos próprios. Obras com mais de um diâmetro são trechos separados: cada diâmetro, um trecho.

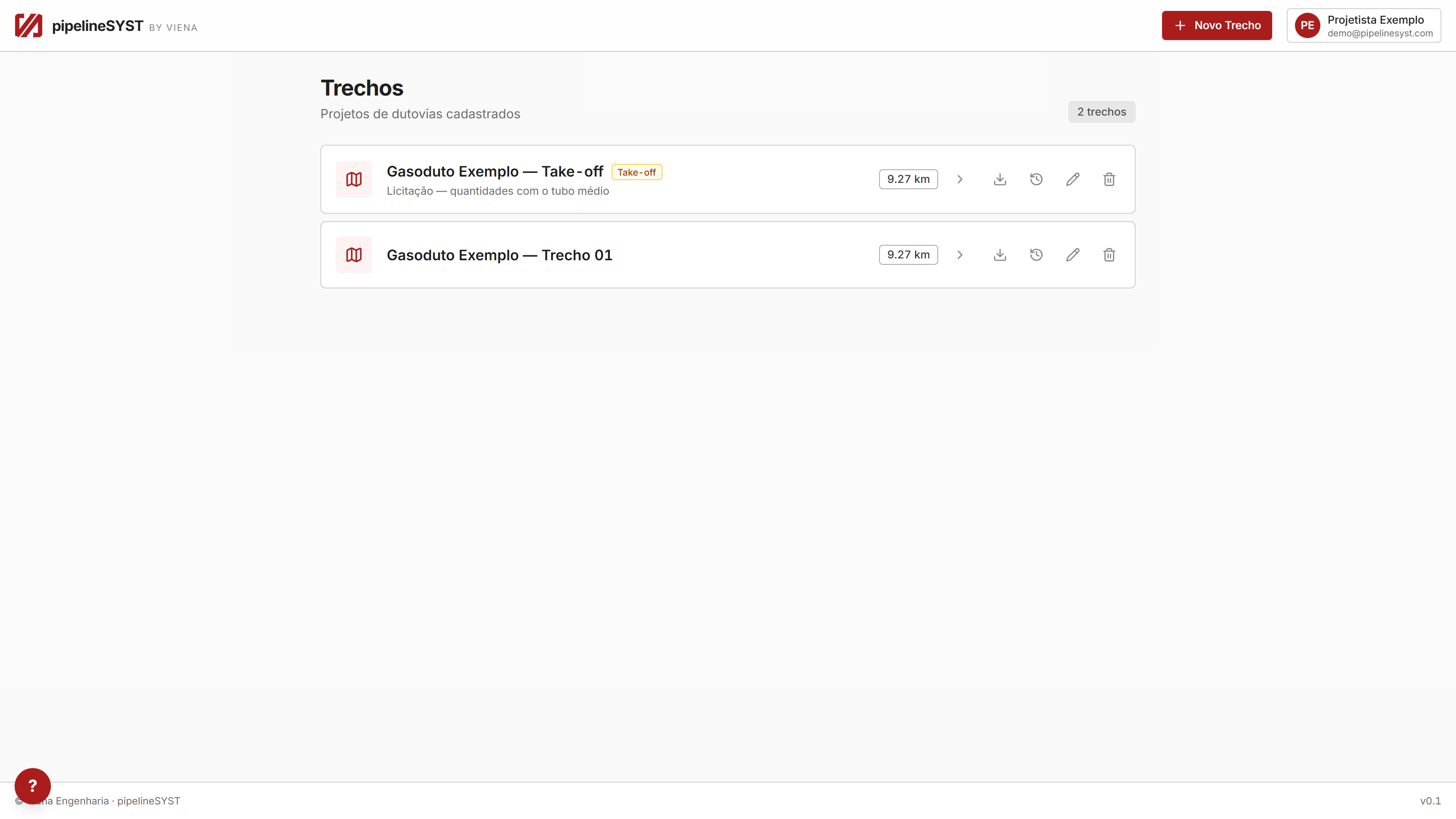

A primeira tela depois de entrar é a lista dos trechos da empresa.

Cada linha mostra o nome, a descrição e a extensão em km (ou "sem diretriz", enquanto a topografia não foi processada). Clicar na linha abre a configuração do trecho. À direita ficam os ícones:

Criar um trecho

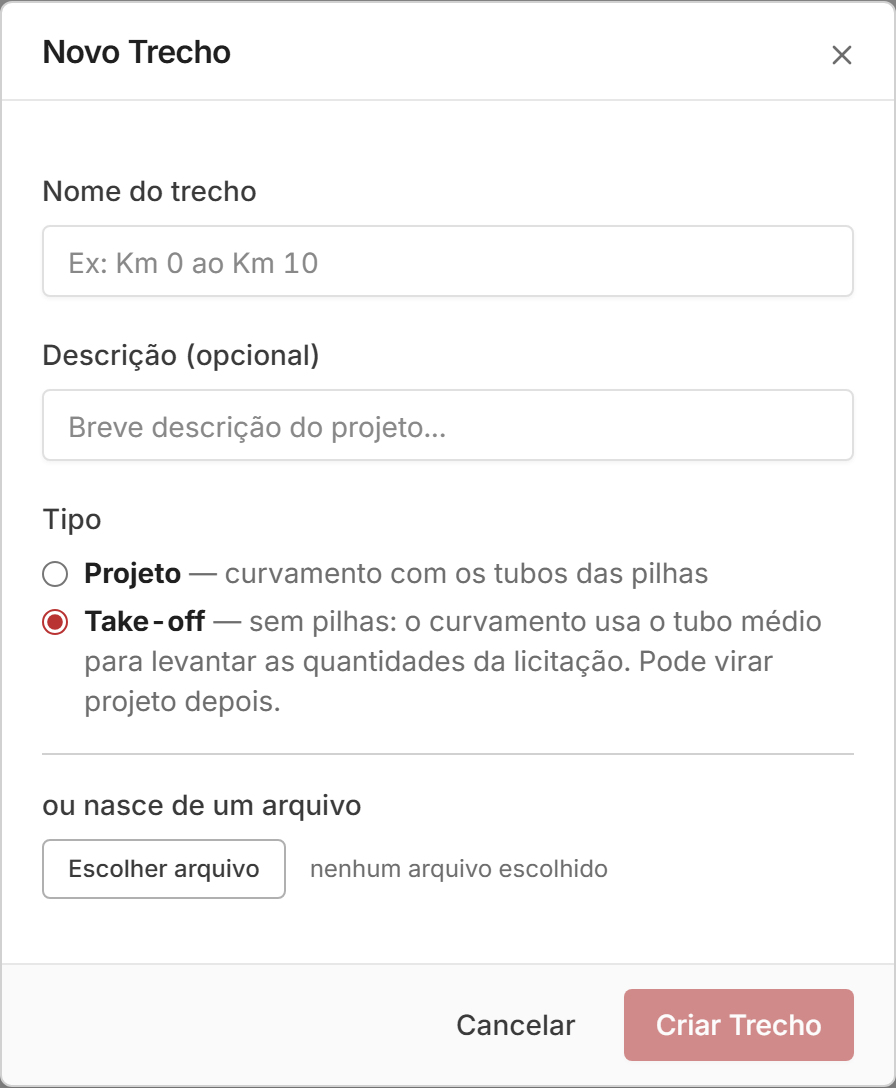

Clique em Novo Trecho, no alto à direita.

• Nome do trecho: como o trecho é chamado na obra, por exemplo "Km 0 ao Km 10".
• Descrição (opcional): anotação livre para reconhecer o trecho na lista (contratante, construtora, faixa de km). Não entra em cálculo nenhum.
• Tipo: Projeto, o curvamento com os tubos das pilhas, ou Take-off, o curvamento expedito da licitação com o tubo médio (abaixo).
• Clique em Criar Trecho.

O trecho novo nasce só com os itens do projeto e sem topografia. O próximo passo é a topografia ou a configuração do trecho, na ordem que for mais cômoda.

O botão Novo Trecho só aparece se a empresa ainda pode abrir obra. O limite de obras de cada empresa é definido em Usuários e empresas.

Criar a partir de um arquivo

Na mesma janela, em ou nasce de um arquivo, escolha um pacote exportado de outro trecho (.pst). O trecho nasce com o que vier no arquivo: traçado e perfil, configuração por km, pilhas com os tubos e o curvamento gravado, conforme o que foi marcado na exportação. Nada do que já existe na empresa é tocado. O botão passa a se chamar Criar do arquivo.

É assim que um trecho vai de uma empresa para outra, ou que se faz uma cópia de trabalho de um trecho dentro da mesma empresa.

Com o tipo Take-off marcado, o trecho nasce de take-off a partir do arquivo de um projeto: entram a configuração do trecho, a topografia e o formato; as pilhas e a linha de tubos ficam de fora. É o jeito de levantar as quantidades de um trecho já configurado.

O trecho de take-off

O take-off é o curvamento expedito da licitação: com ele a empreiteira levanta as quantidades de curvas, concreto, tubos e escavação para o orçamento, antes de existir pátio de tubos. O trecho de take-off tem só a configuração do trecho, a topografia e a configuração do formato; não tem pilhas.

• Na lista, ele aparece com a marca Take-off. Na barra de módulos, o botão Pilhas fica desligado.
• O Curvamento completo monta a linha com todos os tubos no comprimento do tubo da topografia (12,00 m por padrão). Valem as mesmas regras do projeto: cobertura, ângulo máximo, ângulo natural, tubo concretado e niple quilométrico. A planilha, os desenhos e os relatórios saem dessa linha.
• As quantidades (tubos e extensão por parede e material; curvas por sentido e faixa de ângulo; concreto com o volume; escavação além da cobertura mínima) saem dos Relatórios, como em qualquer trecho.

Para fazer o take-off de um trecho de projeto já configurado, exporte o projeto e crie o take-off a partir do arquivo (acima). O próprio projeto não vira take-off.

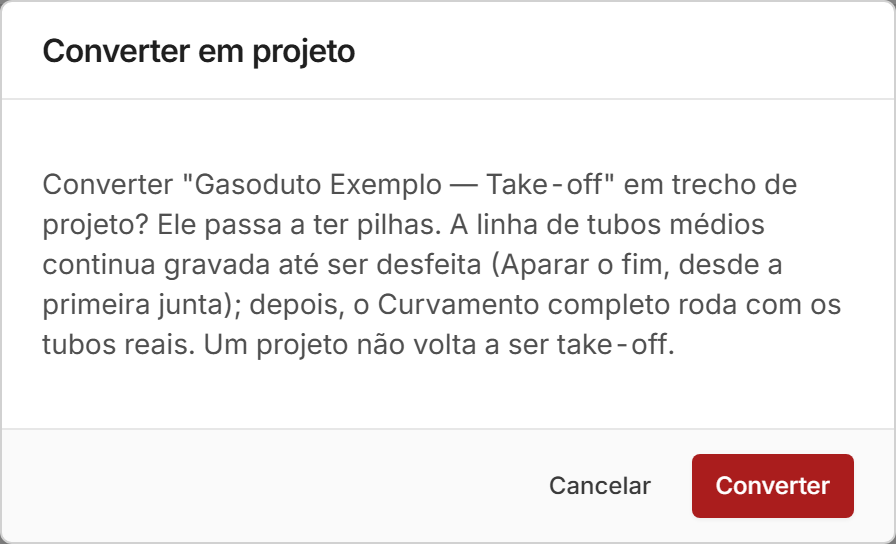

Converter em projeto: clique na marca Take-off do trecho, na lista, e confirme. Só quem criou o trecho converte. O trecho ganha pilhas. A linha de tubos médios continua gravada até ser desfeita (Aparar o fim, desde a primeira junta); depois, o Curvamento completo roda com os tubos reais. Um projeto não volta a ser take-off.

Exportar o trecho

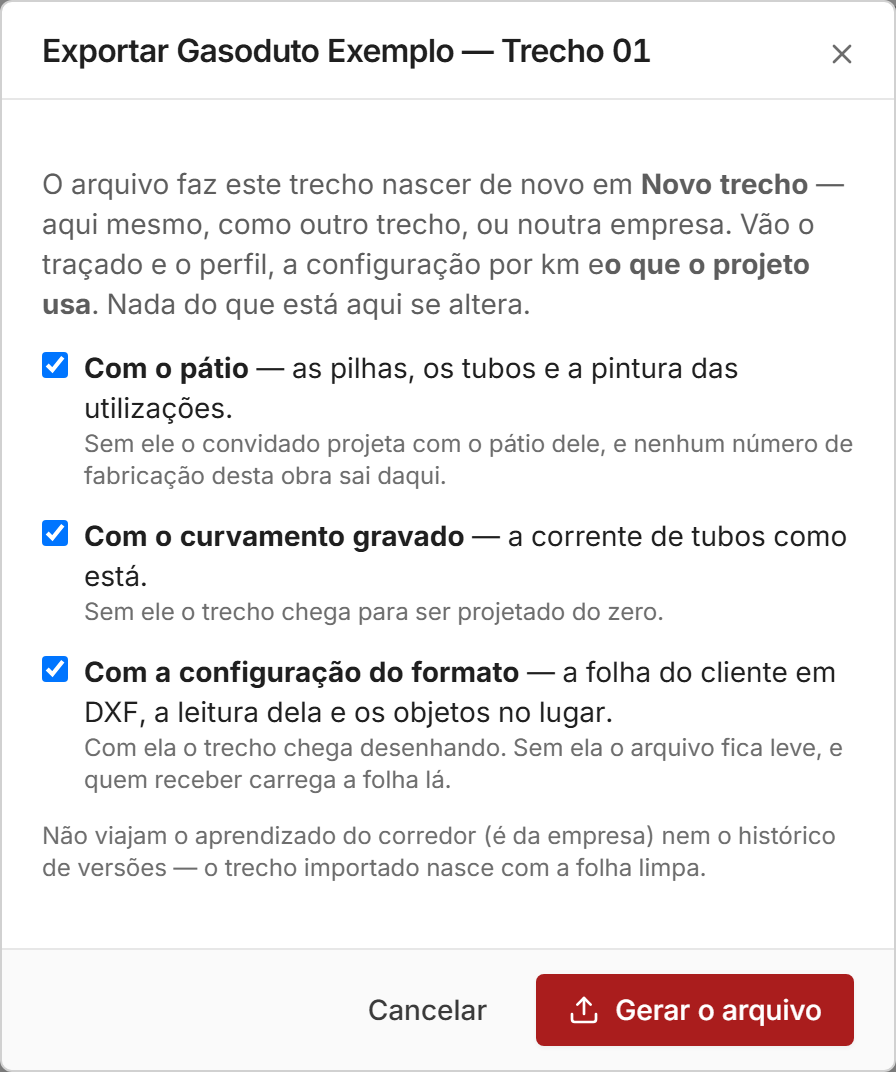

O ícone de exportar gera o pacote do trecho (.pst), um arquivo único que faz o trecho nascer de novo em Novo Trecho, aqui ou noutra instalação.

Sempre vão o traçado, o perfil, a configuração por km e o que o projeto usa. As caixas escolhem o resto:

• Com o pátio: as pilhas, os tubos e a pintura das utilizações.
• Com o curvamento gravado: a corrente de tubos projetada. Só vale com o pátio marcado, porque cada tubo do projeto aponta para o tubo da pilha de onde saiu.
• Com a configuração do formato: a folha do cliente (DXF), a leitura dela e os objetos posicionados.

Não viajam o aprendizado do refinamento nem o histórico de versões. Clique em Gerar o arquivo.

Exportar sem o pátio é o jeito de mandar o traçado e a configuração para outra empresa sem que nenhum número de fabricação de tubo saia junto.

Versões do trecho

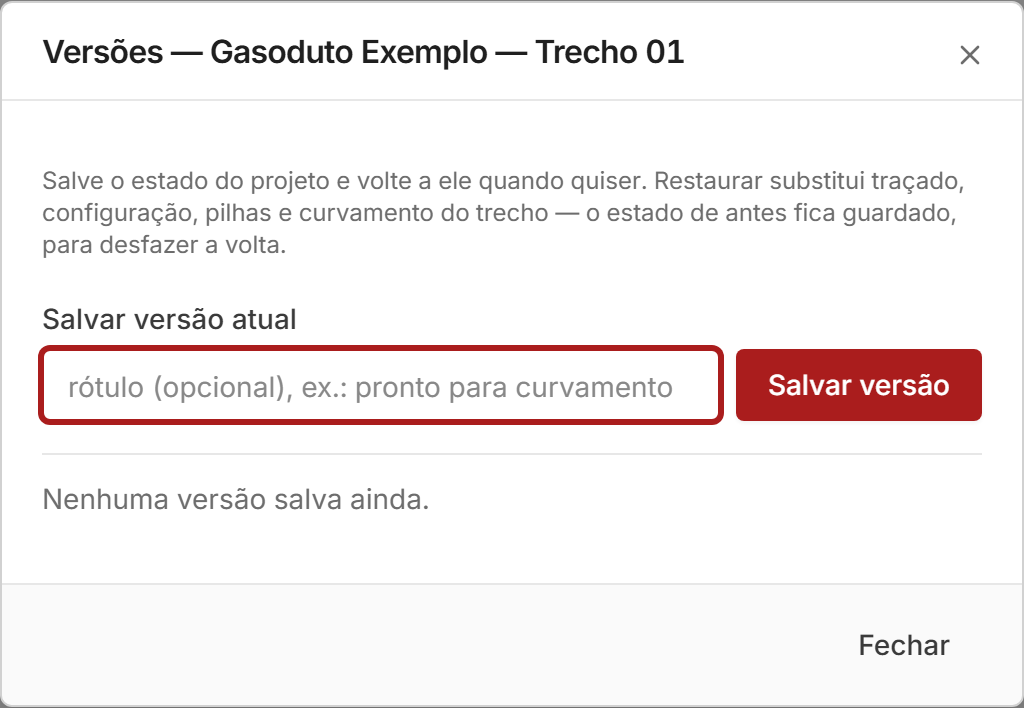

O ícone do relógio abre as versões: cópias do estado do trecho para voltar a elas depois.

• Salvar versão atual: escreva um rótulo opcional (por exemplo "pronto para curvamento") e clique em Salvar versão. A cópia guarda traçado, configuração, pilhas e curvamento.
• Cada versão da lista mostra a data, quantas linhas de configuração tem e quantos tubos curvados (ou "sem projeto de curvamento").
• Restaurar substitui tudo pelo estado da versão. Antes, o aplicativo guarda sozinho o estado atual (as versões de fundo branco são essas), então a volta também se desfaz.
• Excluir apaga uma versão salva por você.

Se, depois de restaurar, algum item ou parâmetro do cadastro não puder voltar, o aplicativo lista quais ficaram de fora.

Salve uma versão antes de qualquer mudança grande: reprocessar a topografia, trocar as pilhas, rodar o curvamento completo.

Editar o nome

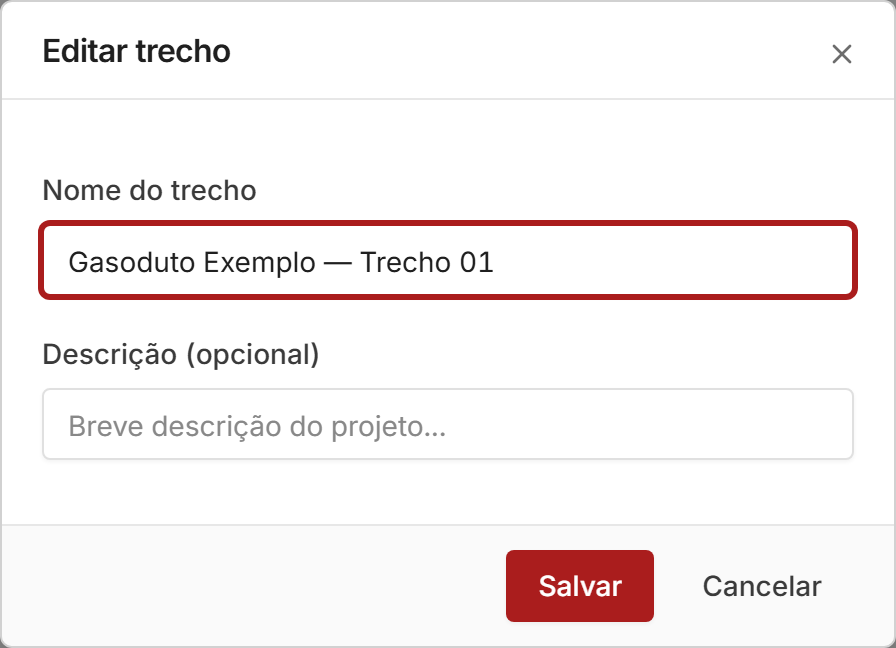

O lápis abre o nome e a descrição do trecho. Só o rótulo muda; nada do projeto é alterado.

Quem não criou o trecho passa antes pela senha de quem criou.

Excluir o trecho

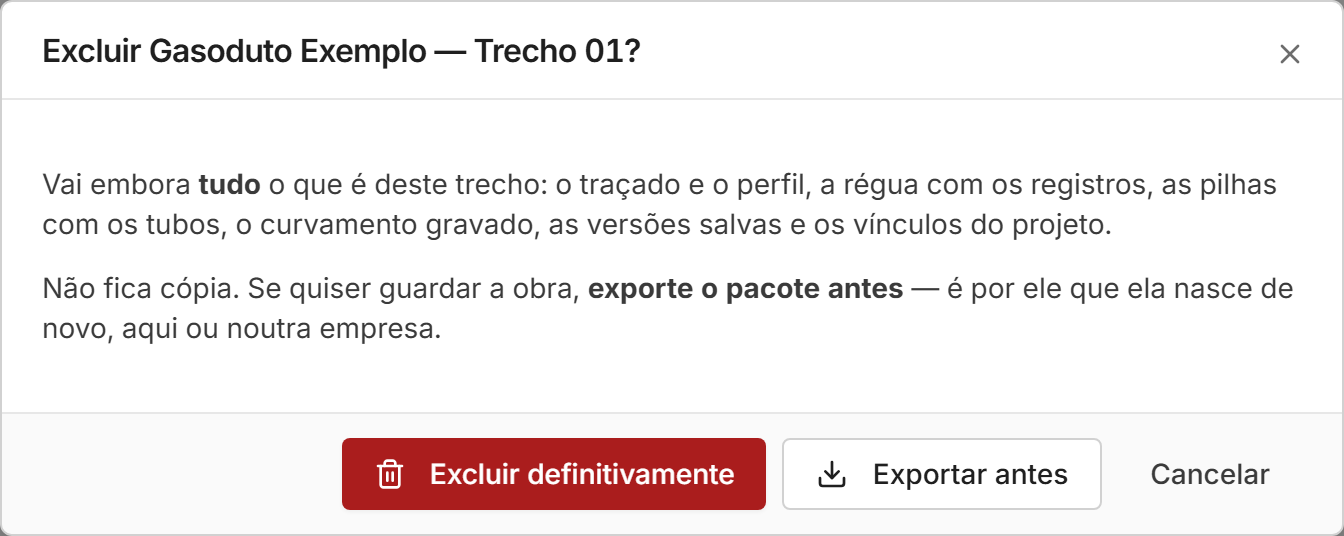

A lixeira apaga o trecho inteiro: traçado e perfil, régua, pilhas com os tubos, curvamento e versões. Não fica cópia.

A janela oferece Exportar antes, que baixa o pacote do trecho antes de apagar. Excluir definitivamente apaga sem volta.

Quem não criou o trecho passa antes pela senha de quem criou.

Quem criou o trecho

Cada trecho guarda o usuário que o criou — por Novo Trecho ou importando um arquivo. Qualquer usuário da empresa cria trechos.

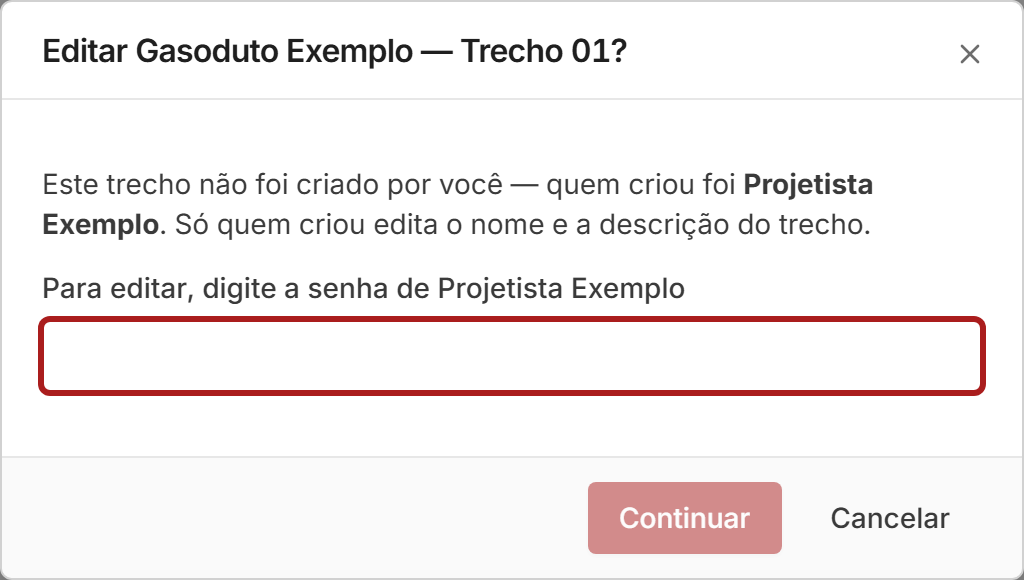

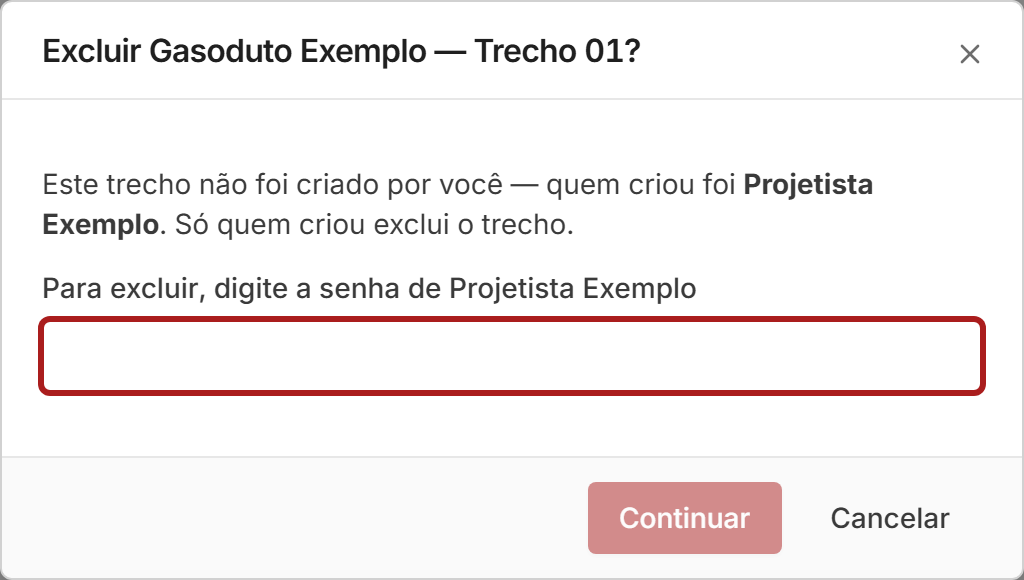

Só quem criou edita o nome e exclui o trecho direto. Os outros usuários veem o lápis e a lixeira, mas o clique abre antes uma janela que diz quem criou o trecho e pede a senha dessa pessoa:

Com a senha certa, Continuar leva à mesma janela de sempre — a confirmação da exclusão ou a edição do nome. Com a senha errada, a janela volta com o aviso Senha de quem criou o trecho não confere.

Voltar uma versão salva não muda quem criou o trecho. Se o usuário que criou for removido, o trecho passa a ser editado e excluído só pelo administrador.
