Planilha de curvamento
A planilha de curvamento, desfile e montagem sai do projeto gravado: não é preciso rodar o curvamento de novo. Ela traz, por tubo, o número de montagem, o tubo de fábrica, a pilha, o comprimento, a espessura, o revestimento, a rampa, a geometria (ângulos e tipo), o giro, o reto de ré, o desenvolvimento, o reto de vante, a posição da solda, as coordenadas e a estaca.
Ela abre pelo botão Planilha de curvamento (Excel), na tela do curvamento.

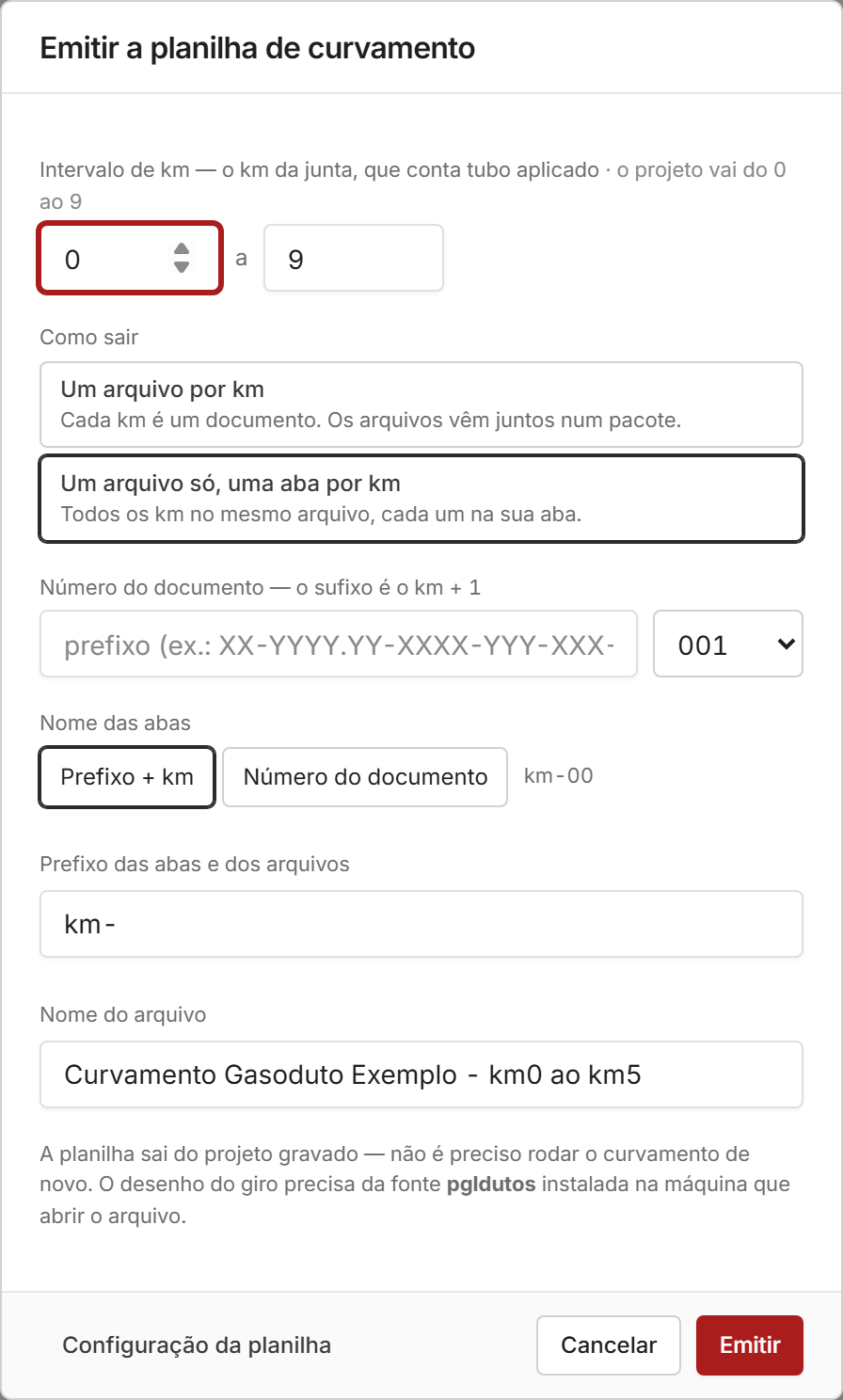

Emitir
| Campo | O que faz |
|---|---|
| Intervalo de km | Do km inicial ao final. O km é o da junta, que conta o tubo aplicado |
| Como sair | Um arquivo por km (cada km um documento, todos num pacote zip) ou Um arquivo só, uma aba por km |
| Número do documento | O prefixo do número e as casas do sufixo (1, 01 ou 001). O sufixo é o km + 1 |
| Nome das abas | Prefixo + km (por exemplo km-00) ou Número do documento |
| Prefixo das abas e dos arquivos | O prefixo usado no nome das abas e dos arquivos |
| Nome do arquivo | Quando sai um arquivo só |
Emitir baixa o Excel (ou o zip).
A fonte do giro. O desenho do giro na planilha usa a fonte pgldutos, que precisa estar instalada no computador que abrir o arquivo. Quando ela não está, a janela oferece Baixar a fonte do giro.

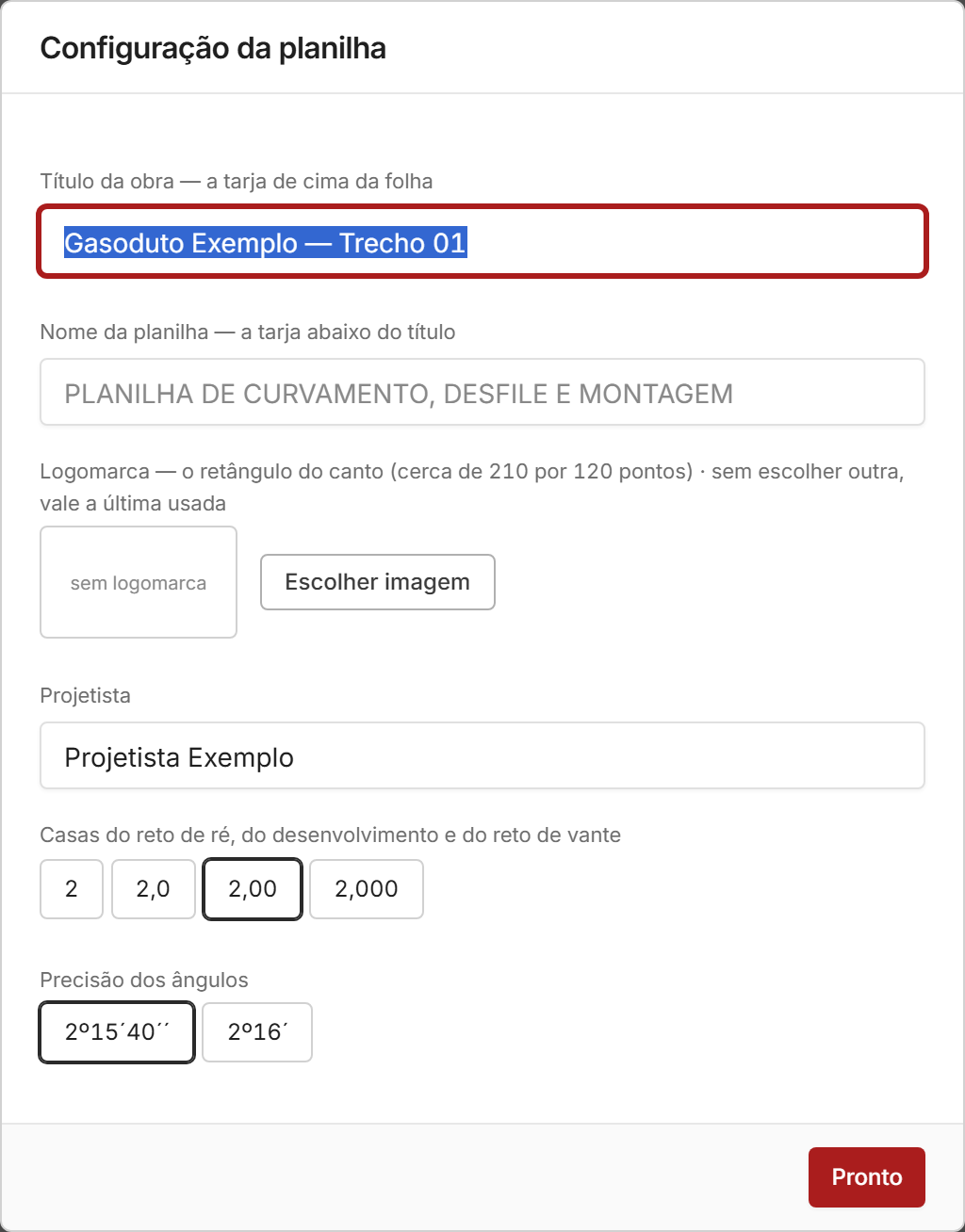

Configuração da planilha
Configuração da planilha, no rodapé da janela, define o que vai no cabeçalho de todas as abas.
- Título da obra e Nome da planilha;
- Logomarca (PNG ou JPG até 300 kB), com Remover;
- Projetista;
- Casas do reto de ré, do desenvolvimento e do reto de vante: 2, 2,0, 2,00 ou 2,000;
- Precisão dos ângulos: grau-minuto-segundo ou grau-minuto.
Pronto grava a configuração no trecho.
A referência da trena
No tubo com costura, a coluna de giro é medida a partir da costura longitudinal (ABNT NBR 15280-2, 5.7.4 r). No tubo sem costura não há o que orientar em volta: vale a coluna GIRO, com a referência na geratriz superior marcada nas pontas. A costura de cada pilha se declara em Pilhas.
As cotas da geratriz
A coluna COTA GS é a cota da geratriz superior: a cota do eixo do tubo mais meio diâmetro. É a cota que se confere com a mira no tubo assentado, antes do reaterro. No tubo concretado, ela soma a espessura da jaqueta de concreto (a mesma do JC-38mm-PM da observação): a mira vê a face de cima do concreto.
A planilha traz também a COTA GI, a cota da geratriz inferior — eixo menos meio diâmetro, e menos a espessura da jaqueta no tubo concretado. É a cota em que o tubo apoia no fundo da vala: no tubo concretado, a face de baixo do concreto, e a vala desce a espessura da jaqueta a mais. Ela fica oculta, entre as colunas ZT e COTA GS; para vê-la, reexiba a coluna no Excel.
As colunas ocultas
A planilha sai com algumas colunas ocultas: estreitas a ponto de não aparecer na tela nem na impressão, mas preenchidas. Para ver uma delas, selecione as colunas vizinhas e use Reexibir no Excel.
| Coluna | O que traz |
|---|---|
| REV | O revestimento do tubo |
| TN | A rampa do terreno natural em graus decimais (a coluna visível traz a mesma rampa em grau, minuto e segundo) |
| DIAM | O diâmetro do tubo, em polegadas |
| POSIÇÃO DA SOLDA | Coluna de apoio das leituras de posição da solda |
| Duas colunas sem título, junto das leituras da solda | Colunas de apoio das leituras de posição da solda |
| ZT | A cota do eixo do tubo |
| COTA GI | A cota da geratriz inferior (ver acima) |
| ESP_PROT | A espessura da jaqueta de concreto |
| APLIC_PROT | A aplicação da jaqueta: PM (proteção mecânica) ou FN (flutuação negativa) |
A espessura e a aplicação da jaqueta também aparecem juntas na OBSERVAÇÃO, no formato JC-38mm-PM, seguidas do que se faz na junta: JC-38mm-PM · junta concretada ou JC-38mm-PM · concreto afastado 40 cm da junta (veja a jaqueta de concreto).
